VRRP協議虛擬路由器冗余協議的原理是怎樣的
發布時間：2019-10-21 點擊數：1333
對于虛擬路由器冗余協議VRRP！了解的人并不是很多，更談不上知道它的原理了，為了能讓大家更了解VRRP協議，接下來小編給大家說說VRRP協議虛擬路由器冗余協議的原理是怎樣的？
一、為什么要使用VRRP技術？
我們知道，為了實現不同子網之間的設備通信，需要配置路由。目前常用的指定路由方法有兩種：第一種是通過路由協議 ：RIP、OSPF動態學習
第二種是通過靜態路由： 對終端PC機配置靜態路由。
這兩種路由各有各的優缺點：
第一種路由可以自動尋找最優路徑，鄰居路由也可以通過學習來獲得路由表，但是動態路由占用線路帶寬和CPU處理時間。
第二種路由是不需要CPU處理時間同樣也不占用線路帶寬，但是這個路由需要對終端的PC機進行配置網關來實現，工作量是比較大的。
對于以上的兩種路由在現在來說都是廣泛應用的。
我們現在只來分析靜態路由的缺點，因?yàn)閂RRP技術就是使用在靜態路由上，而不是動態路由上。
對于靜態路由來說，對終端PC機配置默認網關。如果作為默認網關的路由器出現故障，所有使用該網關為下一跳的主機的通信是要中斷的。如下圖所示；
虛擬路由器冗余協議VRRP原理詳解！
在上圖中，主機Ａ—Ｄ都配置了一個默認的網關：１0.1.1.1，網關路由的下一跳指向主機所在網段內的一個路由器RouterA，RouterA將報文發送到外網，但是如果現在RouterA壞掉了，那么所有的主機將無法與其他網段進行通信了。
為了解決以上的問題，我們可以加一個路由器RouterB，如下圖所示：
虛擬路由器冗余協議VRRP原理詳解！
當RouterA壞掉時，所有的PC機將網關切換到RouterB上的網關。這樣就實現了路由器的備份。這個技術就是VRRP技術---虛擬路由器冗余協議
二、VRRP簡介（轉發機制）
1. VRRP（Virtual Router Redundancy Protocol，虛擬路由器冗余協議）將可以承擔網關功能的路由器加入到備份組中，形成一臺虛擬路由器，由VRRP的選舉機制決定哪臺路由器承擔轉發任務，局域網內的主機只需將虛擬路由器配置為缺省網關2. VRRP是一種容錯協議，在提高可靠性的同時，簡化了主機的配置。在具有多播或廣播能力的局域網（如以太網）中，借助VRRP 能在某臺設備出現故障時仍然提供高可靠的缺省鏈路，有效避免單一鏈路發生故障后網絡中斷的問題，而無需修改動態路由協議、路由發現協議等配置信息。
3. VRRP協議的實現有VRRPv2和VRRPv3兩個版本，VRRPv2于IPv4，VRRPv3基于IPv6。
4. VRRP路由器： 所有運行VRRP協議的路由器就叫做VRRP路由器。
5. VRRP備份組：多臺路由器被分到一個組中，在這個組中選舉出一臺主路由器，其他作為備份路由器。平常時候都是主路由器一個工作，備份路由器空閑，當主路由器故障后，從多臺備份路由器中選舉出一臺替代故障的主路由器工作。這一組中的路由器構成了一個備份組。

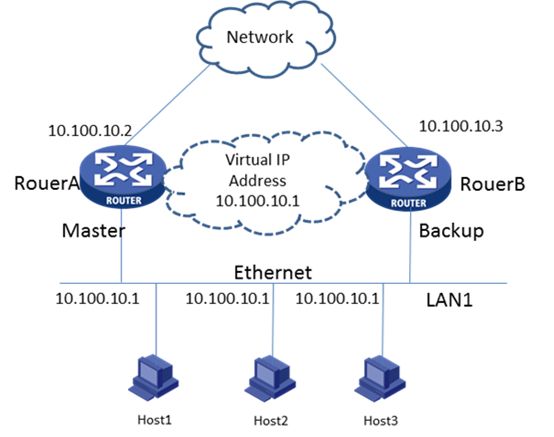

如下圖所示： 有兩個路由器，兩個網關，從兩個路由器中選舉出一個路由器作為主路由器，其他的都是備份路由器，主路由器負責發轉發數據報，而備份路由器處于空閑狀態，當主路由器出現故障后，備份路由器會成為主路由器，代替主路由器實現轉發功能。
虛擬路由器冗余協議VRRP原理詳解！
6. 虛擬路由器：虛擬路由器是VRRP備份組中所有路由器的集合，它是一個邏輯概念，并不是正真存在的。
從備份組外面看備份組中的路由器，感覺組中的所有路由器就像一個 一樣，你可以理解為 在一個組中：主路由器+所有備份路由器=虛擬路由器。
虛擬路由器有一個虛擬的IP地址和MAC地址。如果虛擬IP和備份組中的某臺路由器的IP相同的話，那么這臺路由器稱為IP地址擁有者，并且作為備份組中的主路由器。
如下圖所示：RA、RB和RC都是VRRP路由器，他們構成了一個VRRP備份組，RA為主路由器，RB和RC為備份路由器，這三臺路由器從外界來看就像一臺一樣，這樣構成一個虛擬路由器Router Group，虛擬路由器有一個虛擬的IP地址為10.1.1.1（RA主路由器的IP）。RA是IP地址擁有者，也是主路由器。
7. 虛擬IP地址和MAC地址：VRRP組（備份組）中的虛擬路由器對外表現為唯一的虛擬MAC地址，地址格式為00-00-5E-00-01-【VRID】，VRID為VRRP組的編號，范圍是0~255.
上圖中，三臺路由器在一個組中，這個組可以起一個0~255之間的編號。
注意：
1.虛擬路由器具有IP地址。局域網內的主機僅需要知道這個虛擬路由器的IP地址， 并將其設置為缺省路由的下一跳地址
2. 虛擬路由器的 IP 地址可以是備份組所在網段中未被分配的IP 地址，也可以和備份組內的某個路由器的接口IP 地址相同 3.接口 IP 地址與虛擬IP 地址相同的路由器被稱為“IP 地址擁有者” 在同一個 VRRP 備份組中，只允許配置一個IP 地址擁有者
三、VRRP狀態
VRRP路由器在運行過程中有三種狀態：1. Initialize狀態：系統啟動后就進入Initialize，此狀態下路由器不對VRRP報文做任何處理，可以理解為初始化。
2. Master狀態：路由器會發送VRRP通告，發送免費ARP報文。
3. Backup狀態：接受VRRP通告。
一般主路由器處于Master狀態，備份路由器處于Backup狀態。
四、VRRP選舉機制
VRRP使用選舉機制來確定路由器的狀態，運行VRRP的一組路由器對外構成了一個虛擬路由器，其中一臺路由器處于Master狀態，其他處于Backup狀態。
所以主路由器又叫做Master路由器，備份路由器又叫做Backup路由器。
優先級選舉：
1.VRRP組中IP擁有者。如果虛擬IP地址與VRRP組中的某臺VRRP路由器IP地址相同，則此路由器為IP地址擁有者，這臺路由器將被定位主路由器。
2.比較優先級。如果沒有IP地址擁有者，則比較路由器的優先級，優先級的范圍是0~255，大的作為主路由器
3.比較IP地址。在沒有Ip地址擁有者和優先級相同的情況下，IP地址大的作為主路由器。
如下圖所示： 虛擬IP為10.1.1.254，在VRRP組中沒有IP地址擁有者，則比較優先級，很明顯RB和RA的優先級要大于RC，則比較RA和RB的IP地址，RB的IP地址大。所以RB為組中的主路由器。
五、VRRP定時器
① VRRP通告報文時間間隔定時器
1）VRRP備份組中的Master路由器會定時發送VRRP通告報文，通知備份組內的路由器自己工作正常。
2）用戶可以通過設置VRRP定時器來調整Master路由器發送VRRP 通告報文的時間間隔。
3）如果Backup路由器在等待了3個間隔時間后，依然沒有收到VRRP 通告報文，則認為自己是Master路由器，并對外發送VRRP通告報文，重新進行Master路由器的選舉。
② VRRP搶占延遲時間定時器
1） 為了避免備份組內的成員頻繁進行主備狀態轉換，讓Backup路由器有足夠的時間搜集必要的信息（如路由信息），Backup 路由器接收到優先級低于本地優 先級的通告報文后，不會立即搶占成為Master
2）而是等待一定時間——搶占延遲時間后，才會對外發送VRRP通告報文取代原 來的Master路由器。
六、VRRP報文格式
VRRP只使用VRRP通告報文。
VRRP通告報文使用Ip組播數據包進行封裝，組播地址為223.0.0.18，IANA給其分配的協議號為112。
VRRP通告報文的TTL值必須是255，如果VRRP路由器接受到TTL值不為255的VRRP通告報文，必須丟棄。
VRRP組中的主路由器會定期發送通告報文，備份路由器接受，他們通過這種方式來交流選舉
七、VRRP工作過程總結：
1. 路由器使能VRRP 功能后，會根據優先級確定自己在備份組中的角色。優先級高的路由器成為Master 路由器，優先級低的成為Backup 路由器。Master 路由器定期發送VRRP通告報文，通知備份組內的其他設備自己工作正常；Backup 路由器則啟動定時器等待通告報文的到來。
2. 在搶占方式下，當Backup 路由器收到VRRP 通告報文后，會將自己的優先級與通告報 文中的優先級進行比較。如果大于通告報文中的優先級，則成為Master 路由器；否則將保持Backup狀態
3. 在非搶占方式下，只要Master 路由器沒有出現故障，備份組中的路由器始終保持Master 或Backup 狀態，Backup 路由器即使隨后被配置了更高的優先級也不會成為Master 路由器
4. 如果Backup 路由器的定時器超時后仍未收到Master 路由器發送來的VRRP 通告報文，則認為Master 路由器已經無法正常工作，此時Backup 路由器會認為自己是Master 路由器，并對外發送VRRP 通告報文。備份組內的路由器根據優先級選舉出Master 路由 器，承擔報文的轉發功能。
